Super-650三相多功能标准源
6.4”真彩液晶显示,一体化主机,嵌入式实时操作系统,运行稳定可靠;面板自带嵌入式人性化按键,既可独立操作亦可连接PC机操作;
自动判断过流、过压、过载、短路、温度过高、数据异常及误操作告警提示。
装置提供接口:USB接口(软件升级、报告传输)、联机接口(COM口)。
- 产品详情
Super-650三相多功能标准源
性能特点:
6.4”真彩液晶显示,一体化主机,嵌入式实时操作系统,运行稳定可靠;面板自带嵌入式人性化按键,既可独立操作亦可连接PC机操作;
自动判断过流、过压、过载、短路、温度过高、数据异常及误操作告警提示。
装置提供接口:USB接口(软件升级、报告传输)、联机接口(COM口)。
高精度三相交流标准源和直流标准源输出;
电压、电流采用优越无级变档方式输出,相位、频率、功率、谐波等设置点全部一次到位,软件调整,使用方便;
电压、电流、相位设有丰富常用实验点,操作简单,使用便捷效率高;
输出标准谐波2~51次,可单次或任意叠加多次谐波输出,并能显示实时谐波、基波波形;
三相电压之间、三相电流之间、各相电压和电流之间可任意移相,因此也可模拟各种电力故障输出;
可以根据需要检定各种电测量指示仪表装置。
主要技术参数:
1.交流源
三相交流电流输出:
·三相共用中性点的电流源,各相输出幅值、相位、频率独立调节;
·输出量程:0~6A;
·分辨力及其最小变化步长:0.1mA;
·准确度:≤±0.05%(100mA~6A范围内读数相对误差不大于±0.05%);
·稳定度:≤±0.01%/3min;
·谐波失真率THDI:≤0.05%。
·四相共用中性点的电压源,各相输出幅值、相位、频率独立调节;
·输出量程:0~120V;
·谐波失真率THDU:≤0.05%。
· 稳定度:±0.0005 Hz /3min。
2.直流源
单通道直流电流输出:
· 输出范围:0.2mA~20mA
· 20mA相对含量0.05%。
单通道直流电压输出:
· 纹波含量:≤ 1mV rms;±10V相对含量0.1%。
3.交流通道输出直流
交流电流通道输出直流:
l 输出通道:Ia、Ib、Ic;
l 输出范围:0~5A;
l 输出分辨力及最小调节步长:0.1mA;
l 准确度:≤±0.1%(500mA~5A范围内读数相对误差不大于±0.1%;0~500mA 范围内绝对误差不大于±0.5mA;);
l 稳定度:≤±0.05%/3min;
l 最大输出功率:不小于15W;最大端口电压:6V;
l 纹波含量:≤0.2%。
交流电压通道输出直流:
l 输出通道:交流电压通道 U1作为直流电压的正极,U2作为直流电压的负极;
l 输出范围:0~300V;
l 输出分辨力及最小调节步长:1mV;
l 准确度:≤±0.1%(30V~300V范围内读数相对误差不大于±0.1%;0~30V范围内绝对误差不大于±30mV;);
l 稳定度:≤±0.05%/3min;
l 最大输出功率:30W;最大负载电流:100mA;
l 纹波含量:≤0.2%。
4.尺寸和重量
整机尺寸:360×320×150 mm3
整机重量:≤8kg

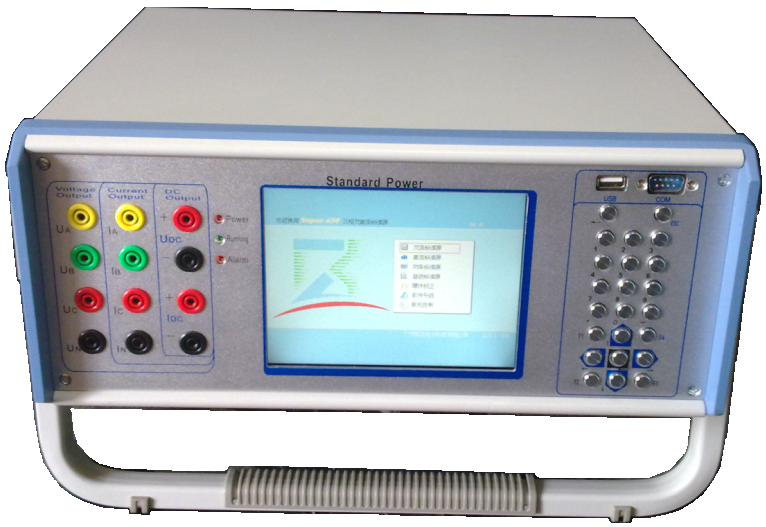

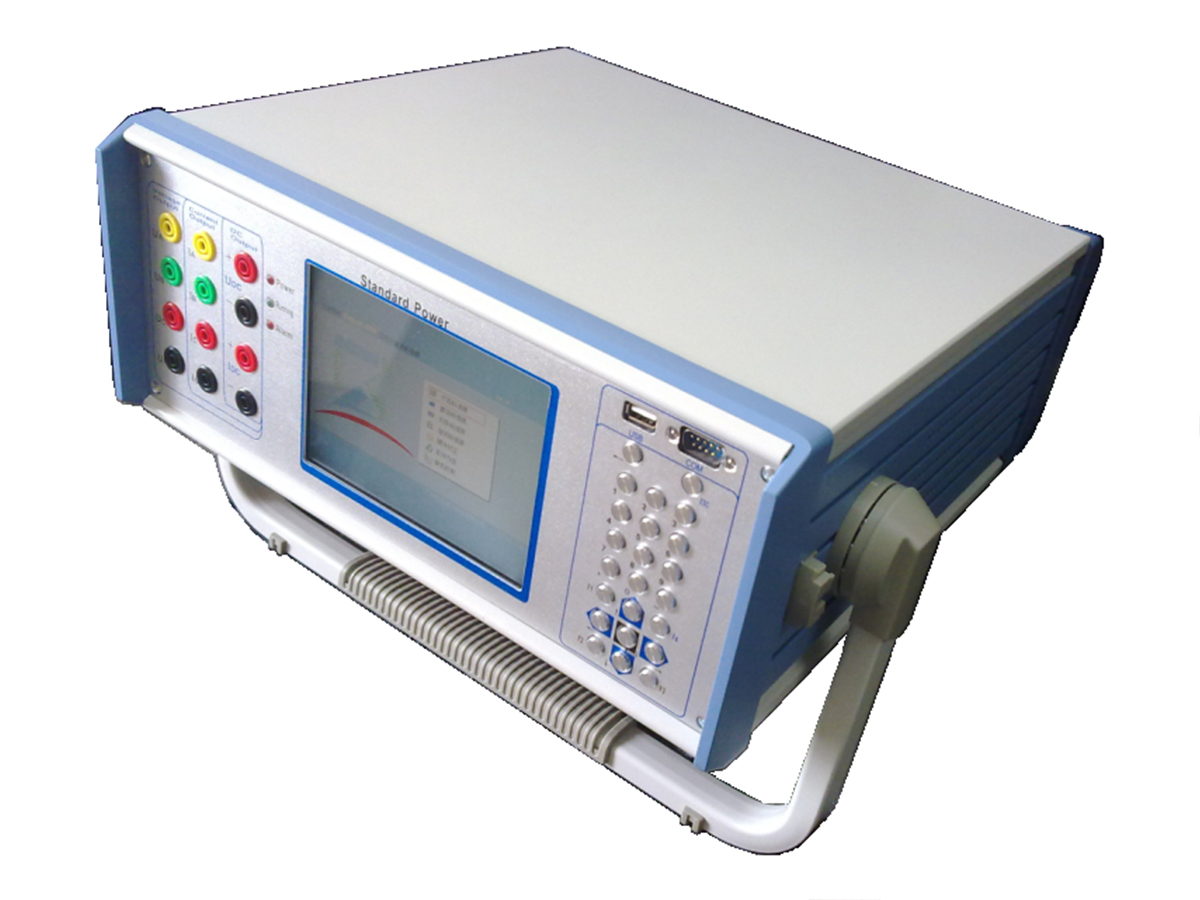

参考外观:
