Super-630/Super-330继电保护测试仪（模拟六相/模拟三相）

一、            产品特点

       真彩夜晶一体化主机，重量轻，携带方便；无需外接电脑即可进行测试；面板嵌入式人性化金属按键，也可外接键盘、鼠标；嵌入式实时操作系统，运行稳定可靠；任意开关机，绝无系统损坏；

       采用高精度DAC，Super-630可同时输出六相交流电压和六相交流电流，Super-330可同时输出五相交流电压和三相交流电流；确保拟合波形精度高，线性度好。

       选配电磁兼容组件，可提高现场抗电磁干扰能力，联接相关的保护及自动化装置可进行电磁兼容试验；

       模拟量在前面板输出，开关量端子设计在上盖板，所有接线不会影响对面板的操作和试验参数的监视；

       采用最新设计的散热结构，保证最好的通风状况。自动判断过流、过压、过载、短路、温度过高、数据异常及误操作告警提示。

       超线性放大技术的电压、电流放大器实现交/直流共享，精度高，可靠性好；

       装置提供的接口有：RJ45（以太网接口）、USB接口（软件升级、报告传输）、工业串行接口（GPS或其他串行设备用）。

       出厂前标准的抗震、抗摔及高温老化等实验严格把关，质量稳定可靠，特别适用于使用频繁、测试量大的类似大型专业电力工程公司等高要求客户。

       针对各省市供电局、行业用户配备有标准测试报告模板，方便用户实验后一键输出完整标准的继保测试报告。

二、            软件功能

实时操作系统，响应速度快，安全可靠，不容易被电脑病毒侵犯。

全新设计的软件界面风格，可脱机操作也可外接电脑操作，主机与后台机操作完全一致、简便。

丰富的测试功能：状态序列、定检测试、IT特性、模拟振荡、整组试验、差动保护、谐波叠加、低周减载、同期装置、计量仪表、GPS对调、故障回放以及自定义测试（特殊测试、6~35kV综合测试）等，完全满足用户测试微机保护及各类型继电器的需求。亦可方便地完成ABB、Siemens、AREVA、SEL及GE等国外厂家的保护装置试验。

试验结束后，试验报告可以方便的从USB口导出进行打印。

三、            Super-630主要技术参数

1、  交流电流

输出范围：6×0～30A/相或3×0～60A/相；最大输出功率：520VA/相

准确度：0.2A～30A时误差≤0.2%；30A～60A时误差≤0.2%

2、  交流电压

输出范围：6×0～130V/相；最大输出功率：70VA/相

准确度：2V～130V时误差≤0.2%；

3、  直流电流

输出范围：3×0～±20A或6×0～±10A/相；最大输出功率：150VA/相

准确度：0.5A～±20A时误差≤0.2%；

4、  直流电压

输出范围：0～300V或6×0～±130V/相；最大输出功率：130VA

准确度：2V～300V时误差≤0.2%；

5、  开关量

八路开关量输入：空接点 1～20mA，24V DC；电位接点 0～250V DC

四路开关量输出：空接点 250V/0.5A DC；

四、            Super-330主要技术参数

1、  交流电流

输出范围：3×0～30A/相；最大输出功率：250VA/相

最大并联输出：90A

准确度：0.2A～30A时误差≤0.2%；

2、  交流电压

输出范围：5×0～130V/相；最大输出功率：70VA/相

准确度：2V～130V时误差≤0.2%；

3、  直流电流

输出范围：-10～10A或3×0～±10A/相；最大输出功率：150VA/相

准确度：0.5A～15A时误差≤0.2%；

4、  直流电压

输出范围：0～300V或5×0～±130V/相；最大输出功率：130VA

准确度：2V～300V时误差≤0.2%；

5、  开关量

八路开关量输入：空接点 1～20mA，24V DC；电位接点 0～250V DC

四路开关量输出：空接点 250V/0.5A DC；

五、            其它技术参数

可叠加谐波：0～21 次

频率范围：0～1050Hz  误差：＜0.01Hz

相位输出：0～360°   误差：＜0.2°

时间测量： 0.1ms～999999.999s  误差：＜0.04ms

体积重量：360mm×200mm×365mm，16.6kg

带　　载：可选择轻载或重载，当任意一相电流输出超过15A时，请选择重载方式

持续输出时间：30A时>10s  10A以下长时间输出

操作方式：立式、卧式均可，可本机操作亦可外接PC联机操作，两者操作界面完全相同。

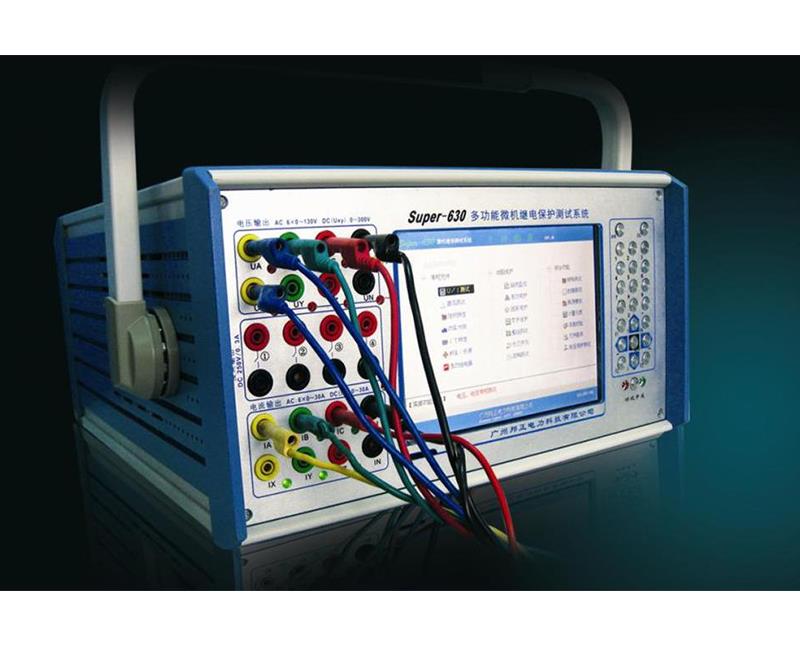

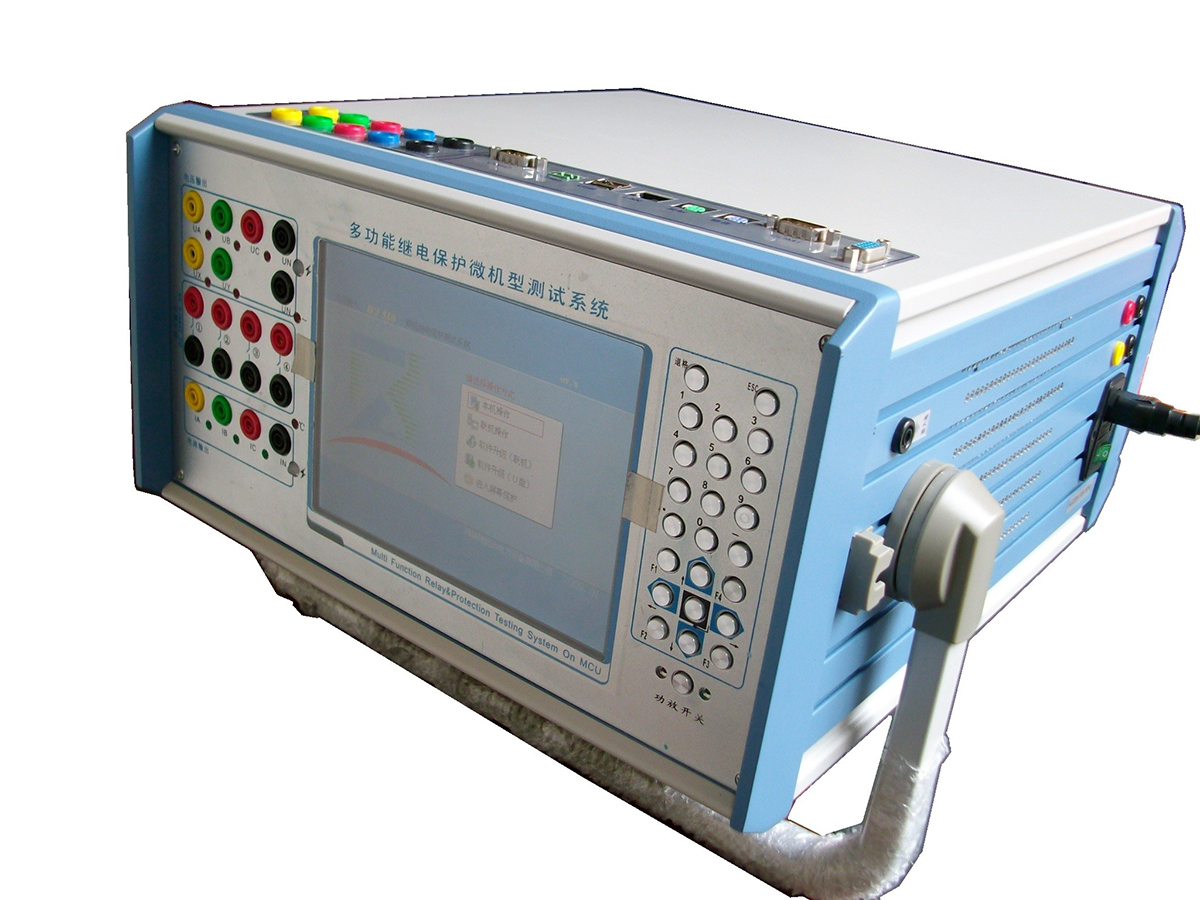

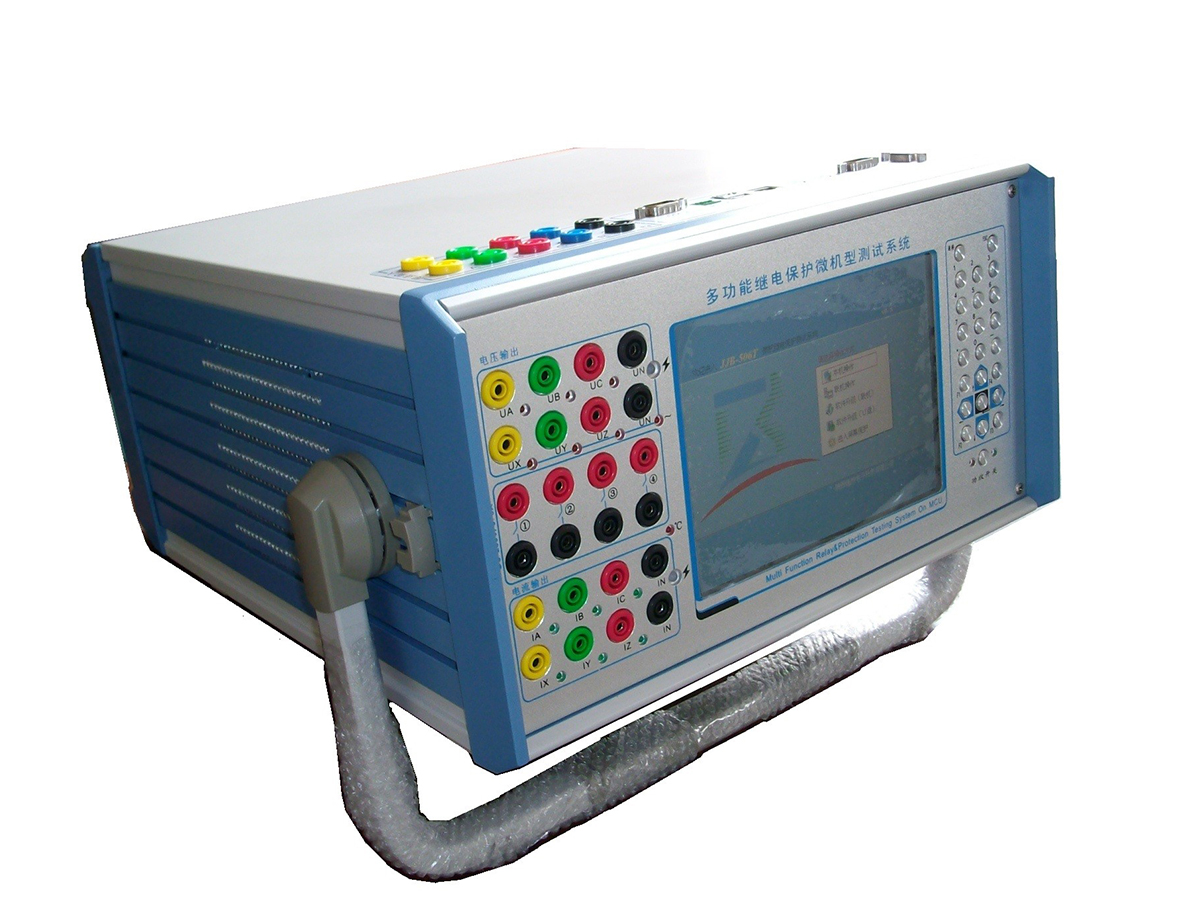

参考外观：
